CHAPAS / Modelos Propios

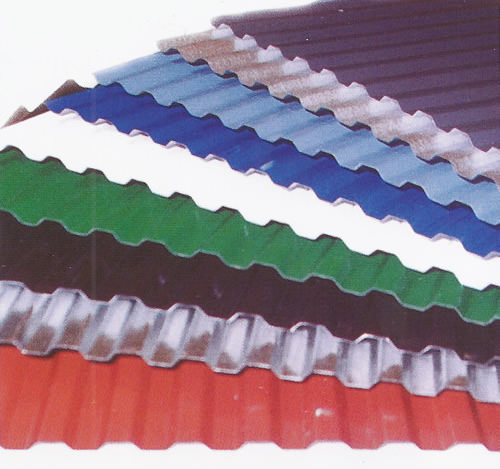

New Reforzada
La chapa trapezoidal New Reforzada© pertenece al grupo de los conformados metalicos para aplicación en cubiertas.
Características Generales y Usos
Posee una excelente respuesta a sometimientos mecánicos, con alto grado de resistencia a la corrosión debido a sus distintos revestimientos, galvanizado, cincalum, en su tono natural y con la posibilidad de terminación en prepintado color, para las más altas exigencias arquitectónicas.
La chapa New Reforzada© es una nueva alternativa de cubierta, de alto rendimiento, fino diseño y suma confiabilidad para su utilización en zonas de congelamiento, permitiendo realzar la vista arquitectónica.
Distribuidora RACH SRL fabrica además cumbreras y cenefas de terminación que permiten la resolución de encuentros de faldones y bordes.
La utilización de la New Reforzada© debe realizarse previo cálculo, verificando la estructura a la cual se vinculan las chapas y estudiando previamente todos los detalles de encuentros y uniones, como ser cumbreras, esquineros, cenefas, conversas, babetas, botaguas, canaletas, etc.
Características Técnicas:
La chapa New Reforzada© se fabrica con chapa galvanizada, cincalum o prepintado color (todos). Tienen un ancho total de 1086 mm y largos variables de 2 a 42 pies. La cumbrera formateada se provee con un ancho útil de 1026mm

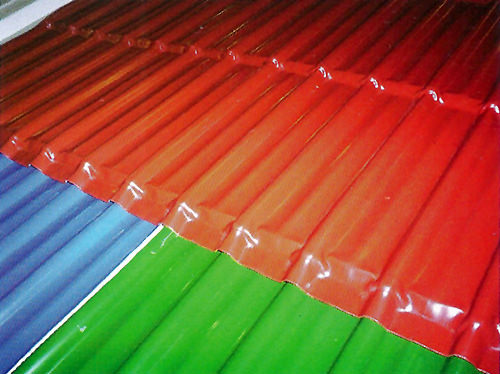

Tejado TMR-98
Características Generales y Usos
El TMR-98© pertenece al grupo de los conformados metálicos de Alta Resistencia para aplicación de cubiertas. Posee una excelente respuesta a sometimientos mecánicos, con alto grado de resistencia a la corrosión debido a sus distintos revestimientos, galvanizado, cincalum, en su tono natural y con la posibilidad de terminación en prepintado color, para las más altas exigencias arquitectónicas.
Distribuidora RACH SRL fabrica además cumbreras y cenefas de terminación que permiten la resolución de encuentros de faldones y bordes.
La utilización del TMR-98© debe realizarse previo cálculo, verificando la estructura a la cual se vinculan las chapas y estudiando previamente todos los detalles de encuentros y uniones, como ser cumbreras, esquineros, cenefas, conversas, babetas, botaguas, canaletas, etc.
El TMR-98© es una nueva alternativa de cubierta, de alto rendimiento, fino diseño y suma confiabilidad para su utilización en zonas de congelamiento, permitiendo realzar la vista arquitectónica.
Características técnicas:
El TMR-98© se fabrica con chapa galvanizada, cincalum o prepintado color (todos), pintadas en origen con pintura siliconada. Tienen un ancho total de 1082 mm y largos variables de 1,60 a 6,50 metros. La cenefa y la cumbrera formateada se provee, con un ancho útil de 980 mm.
Métodos de Utilización:
En la instalación del TMR-98© se deben tener en cuanta algunos aspectos:
- Realizar el montaje de las chapas de manera que el solape longitudinal se realice montando el ala sin gotero sobre el ala con doble trampa de agua.
- El solape transversal es de 150 mm y el longitudinal es de 94 mm.
- en las chapas prepintadas protegidas con film de polietileno, debe tomarse la precaución de retirar el film inmediatamente después de instaladas, ya que luego de estar expuesto al calor solar resulta dificultosa su remoción, pudiendo quedar daños permanentes en la superficie.

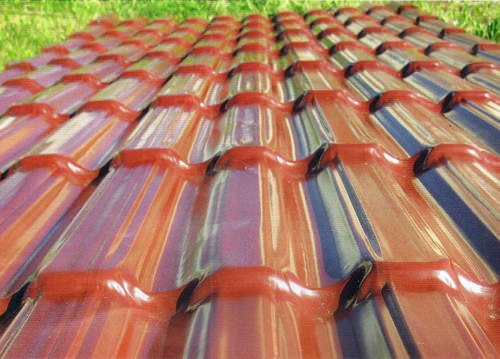

Tejado Metálico Francés
Características Generales y Usos
- Un producto pansado para su techo.
- Con la categoría del delicado y fino estilo francés.
- Noble y perdurable en el tiempo.
- De rápida y fácil colocación por su peso, 5,5250 Kg por m2.
- Confiable en su utilización:
Bordes laterales reforzados que aseguran un cierre hermético a los vientos.
Superficie revestida con un alto grado de resistencia a la corrosión dada por la excelente calidad de sus distintos tratamientos y conponentes protectores.
Recomendaciónes útiles para la correcta instalación:
Realizar previamente los habituales cálculos de verifiicaciónde la estructura a la cual se vinculará, así como el estudio de todos los detalles de encuentros y uniones.
La instalación debe hacerse de maneera tal que el solape longitudinal del borde sin gotero monte sobre el borde con doble trampa de agua y polvo, y en caso de la monta del solape transversal, solo basta hacer coincidir los encastres estampados de principio y final de teja.

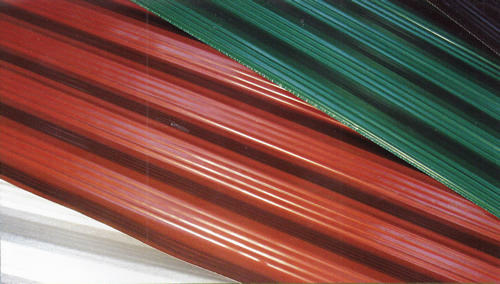

MG-R Reforzada
Características Generales y Usos
La Chapa sinusoidal MG-R Reforzada© pertenece al grupo de los conformados metálicos de Alta Resistencia para aplicación en cubiertas. Posee una excelente respuesta a sometimientos mecánicos y un alto grado de resistencia logrado por la inclusión de seis nervaduras longitudinales de 15 mm. cada una, conformadas en toda su superficie sinusoidal; dichas nervaduras aumentan el indice de absorción al impacto evitando deformaciones. También debemos destacar su excelente grado de resistencia a la corrosión, debido a sus distintos revestimientos, galvanizado, cincalum, en su tono natural y con la posibilidad de terminación en prepintado color, para las más altas exigencias arquitectónicas.
La chapa MG-R Reforzada© es una nueva alternativa de cubierta, de alto rendimiento, fino diseño y suma confiabilidad para su utilización en zonas de congelamiento, permitiendo realzar la vista arquitectónica.
Características técnicas:
La chapa MG-R Reforzada© se fabrica con chapa galvanizada, cincalum o prepintado color (todos). Tienen un ancho total de 1,10 metros y largos variables de 1 a 13 metros.
La cumbrera se provee con un ancho útil de 1 metro
Recomendaciones
Al manipular el material se deberán tomar las precauciones necesarias para evitar daños en los bordes y superficie, se deberán utilizar siempre guantes limpios y secos.
El transporte deberá hacerse en vehículos especialmente equipados, que aseguren la protección contra la entrada de la humedad, lluvia o daños físicos.
Almacenar bajo techo, preferentemente en áreas secas, limpias y ventiladas.
Para la determinación de la pendiente mínima de cubiertas con este conformado, consultar al departamento técnico.
Características New Reforzada©
Espesor: 0,41 / 0,50 mm.
Peso Teórico aproximado Útil: 1 kg/m2
Considerando los solapes longitudinales
Ancho útil: 1026 mm
Ancho total: 1086 mm
Paso: 82 mm
Altura: 13 mm
Largos: 610 a 12.802 mm
Características MG-R Reforzada©
Espesores: 0,41 / 0,50 mm.
Peso Teórico aproximado Útil: 1 kg/m2
Considerando los solapes longitudinales
Ancho útil: 1026 mm
Ancho total: 1086 mm
Paso: 82 mm
Altura: 13 mm
Largos: 500 a 13000 mm
Características TMR-98©
Espesor: 0,50 mm.
Peso Teórico aproximado Útil: 1 kg/m2
Galvanizado / Cincalum = 4.950
Prepintado= 5.200
Considerando los solapes longitudinales:
Longitud útil mínima (1 Metro): 1000 mm
Longitud útil máxima (6,50 metros): 6500 mm
Ancho útil: 980 mm
Ancho total: 1082 mm
Paso: 50 mm
Ancho Cresta: 22 mm
Alto Cresta: 13 mm
Características del Tejado Metálico Francés ©
Ancho útil: 1000 mm
Largo de la teja estampada: 330 mm
Nariz de monte longitudinal: 100 mm
Cantidad de canales de escurrido: 10
Profundidad canal de escurrido: 20 mm
Ancho canal de escurrido: 20 mm
Doble trampa de agua lateral izquierdo: 82 mm
Ambos bordes longitudinales reforzados: 15 mm c/u
